作業開始：2020/09/12 掲載：2020/09/19
ボタンが利かないという症状なので、原因個所は２つにほぼ絞られる。
スイッチそのもの
もしくは基板(制御回路)だ。
基板が犯人だった場合、アマチュアには手の出しようもない。
が、スイッチ本体ならば直せなくもない(気がする)。
そこで、どっちが犯人かはっきりさせておくことにする。

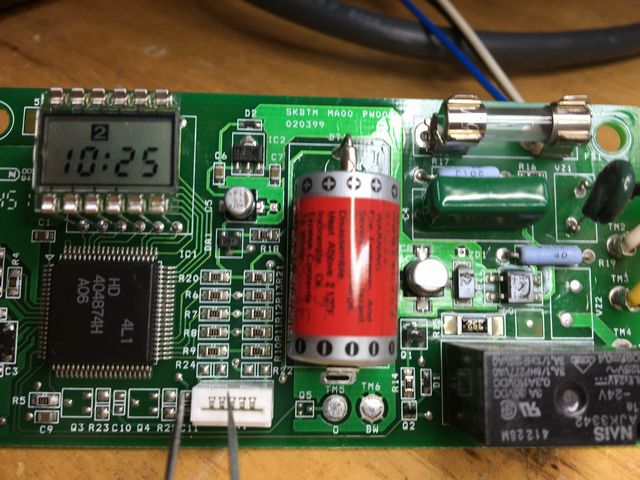

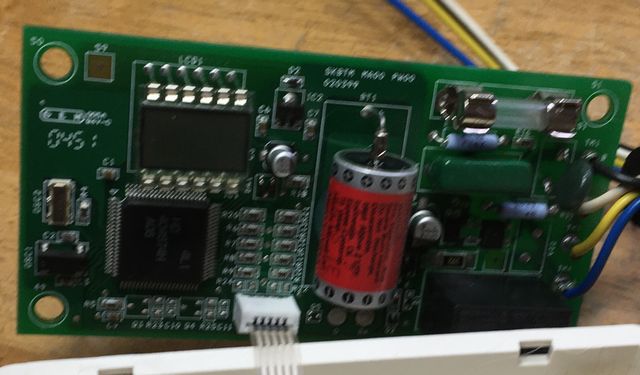

あらためて、基板をじっくり見てみる。
まず目につくのは、中央のデカい筒。
バックアップ用のリチウム電池である。
ちなみに１０年以上使ったものなのでヘタっていやしないかと、両端の電圧を測ったら
３．６Ｖ以上あった。まだ大丈夫そうだ。

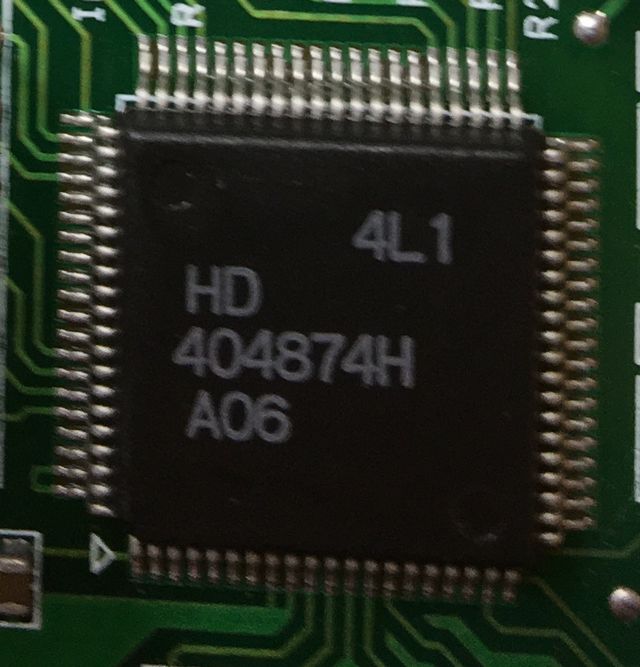

写真左側のこのチップが本体だろう。「ＨＤ４０４８７４Ｈ」。
型番で調べてみたら、「4-bit single-chip microcomputer」だそうな。メーカーはルネサス。
もちろんタイマー機能内蔵。

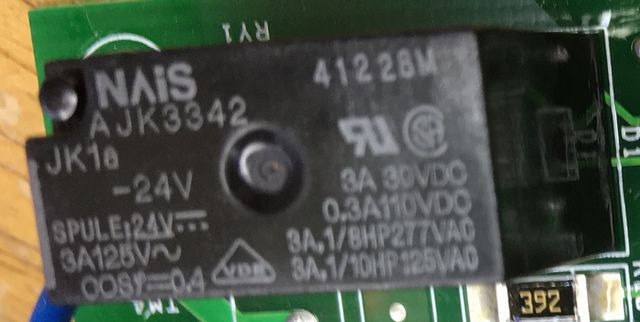

チップの反対側の端っこにリレーがある。
このリレーでブロワー本体の電磁弁をＯｎ／Ｏｆｆし、逆洗動作を実現しているのだろう。
基板が正常か確かめる手段として、スイッチにつながっていたコネクタをショートしてみる。
５つあるピンのどれとどれをショートすれば良いのかは分からないので適当に。
これで基板が壊れたらバカみたいだが、まあもともと買い替え覚悟だったので気楽にやってしまった。

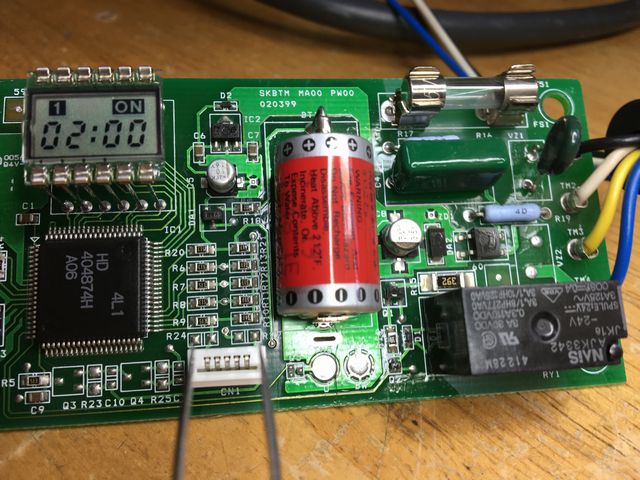

基板をブロワー本体に接続して電源Ｏｎ。
ピンセットでショート。

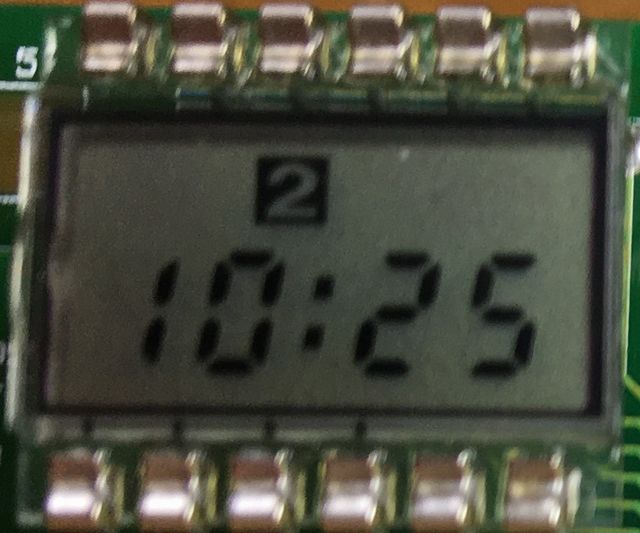

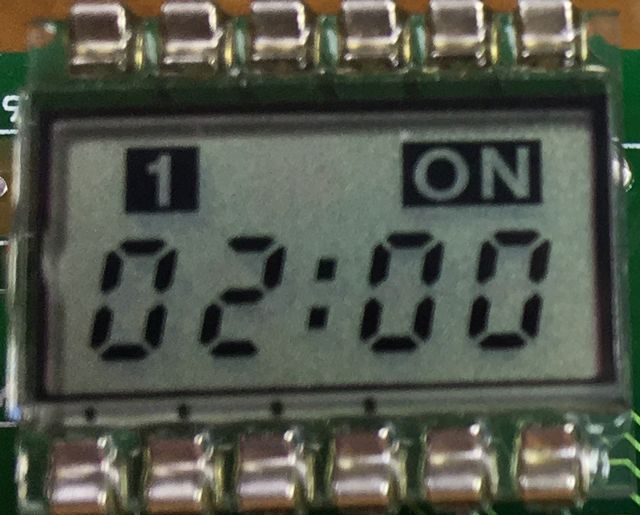

‥‥液晶表示が変わった！！
５つあるピンのうち、真ん中と左端をショートするたびに表示が切り替わる。
基板はシロのようだ。ラッキー。
となれば、怪しいのはコイツだ。
このスイッチの何が悪いのか。

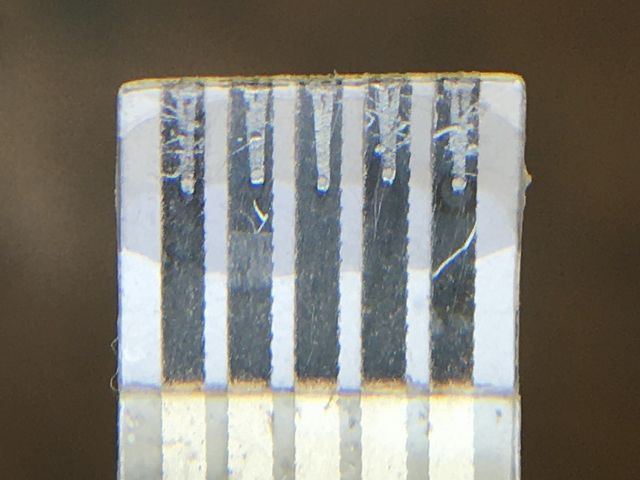

細かく見てみると、基板上のコネクタに刺さる部分が劣化しているようにも見える。
コネクタのピンに接触する導体が傷ついて‥‥というかえぐれてるんじゃないか？

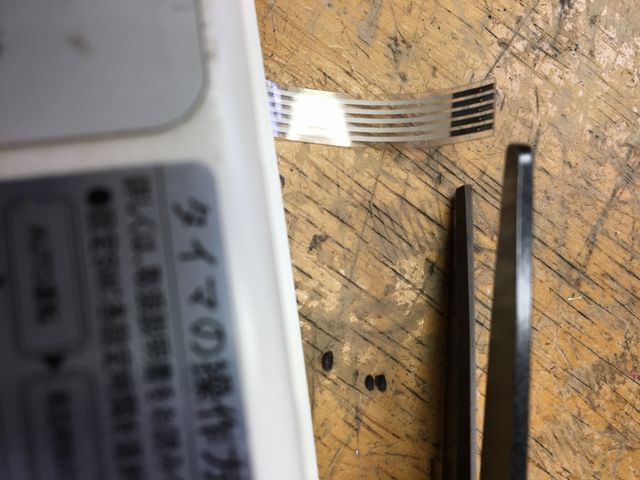

接触する点を変えるため、
先端を切って丈を詰めてみた。ほんの少し、１ミリもない程度。
これでもう一回基板につないで、試運転。
結果は‥‥変わらなかった。
ていうかこの導体部分、テスタであたっても導通が無い。腐食でもしているのか？

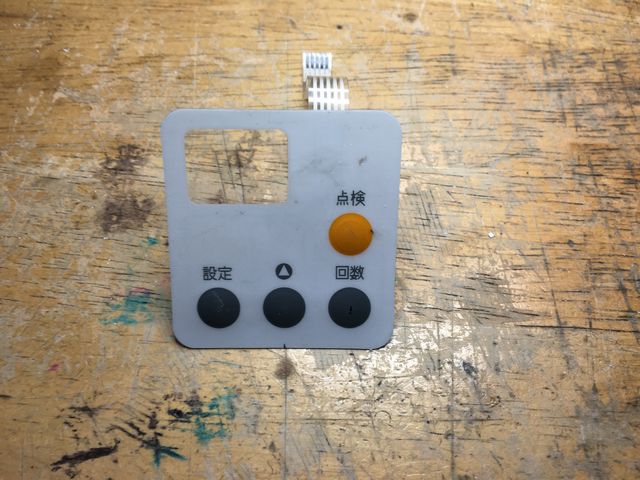

このスイッチ、見たところケースに貼り付けられているだけ。
もう引っぺがすしかないでしょう。
強引に、しかし傷つけないように。
そんなに苦労せず取れた。貼り付けが両面テープだったのが幸いした。
接着剤だったらこうきれいには剥がせなかっただろう。

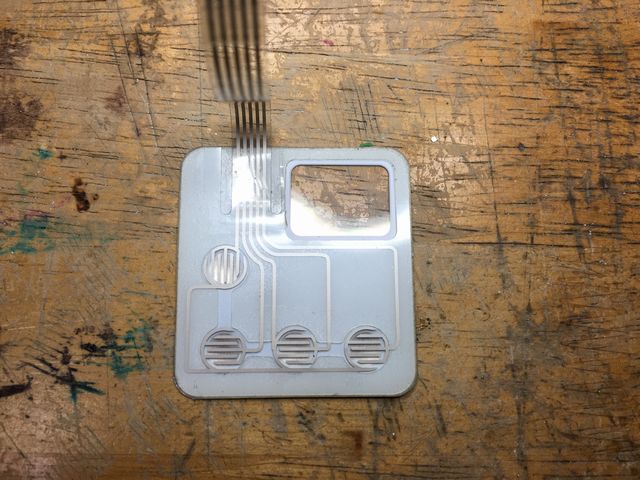

２枚のフレキシブル基板を重ね合わせてあり、ボタンをペコペコ押すと双方の導電パターンが接触してスイッチＯｎとなる
という、よくあるタイプのスイッチ。

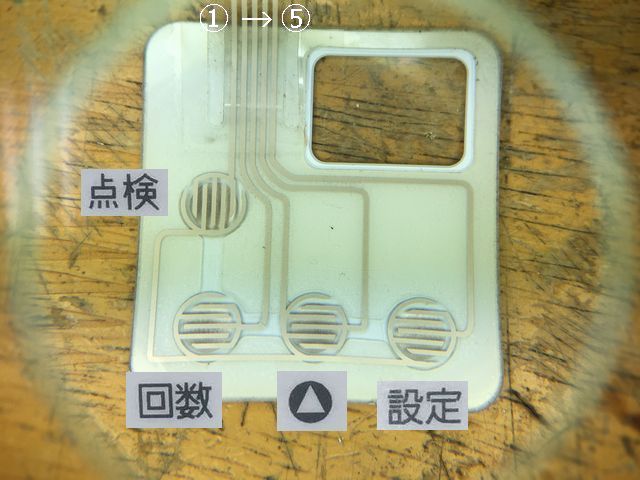

裏面を見るとピンアサインも単純で分かりやすい。
取り出しケーブルのピンアサインは写真左から
①点検
②回数
③コモン(全スイッチの片極)
④△
⑤設定
となっている。
さっきピンセットでショートしたピンは③と⑤に対応する。すなわち「設定」ボタンだったわけだ。
