リア増設�A

作業開始：2018/06/11　掲載：2018/10/02

せんがきてない

「ALTO TurboRS リアスピーカー」でネットを検索すると、以下の情報が。

　・リアドアにはスピーカのケーブルが来ていない。
　・Ｂピラー（センターピラー）までは来ている。

つまりリアスピーカ増設のためには、Ｂピラー〜リアドア　の配線作業が必要になる。
いささか億劫だがやらざるを得まい。

Ｂピラーを開く

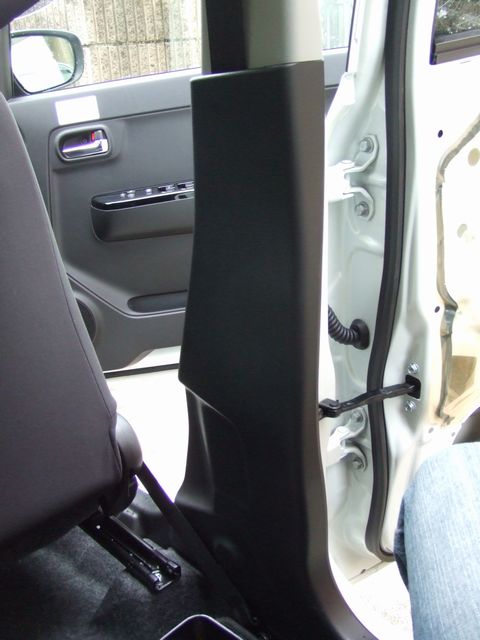

Ｂピラーを室内から見たところ。樹脂製の黒い内張りが付いている。
ピラーの内まで来ているというリアスピーカ配線にアクセスするには、これを外してやる必要がある。

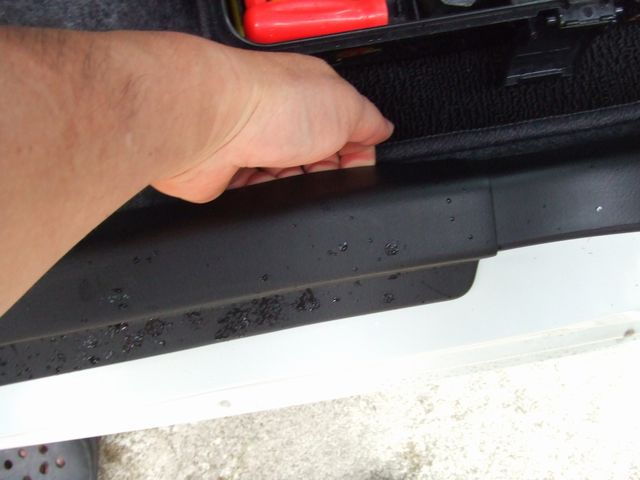

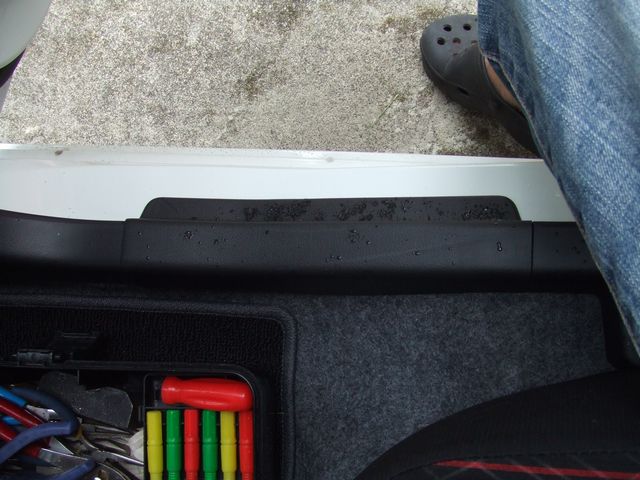

まずはこれにかぶさっている、サイドシル部の内張り

を

剥がしてやる。
　

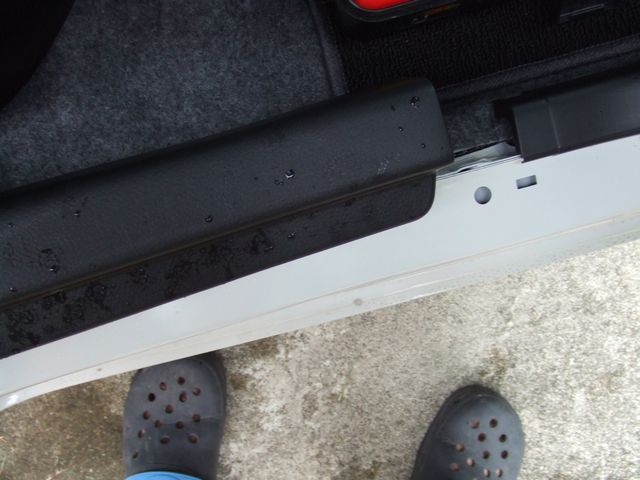

ビス留めとか無いので手でバキバキ。

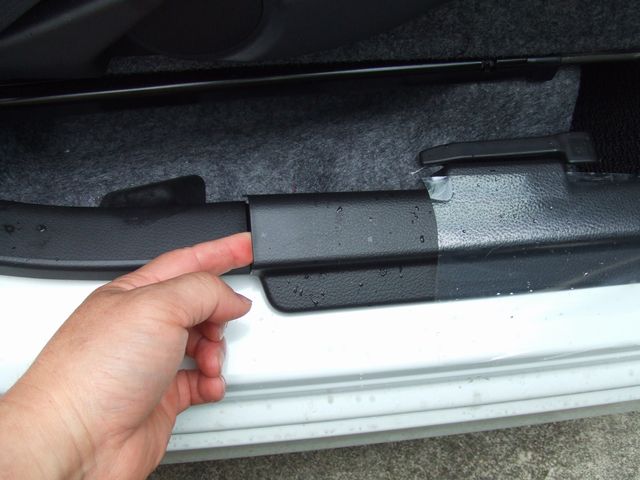

フロント側のサイドシルも同様に剥がす。

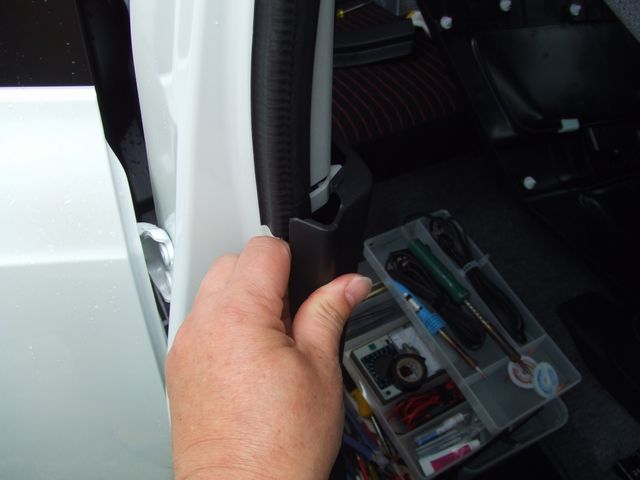

しかるのちに本体を。
リア側よりも、フロント側から外していくほうがやり易いようだ。

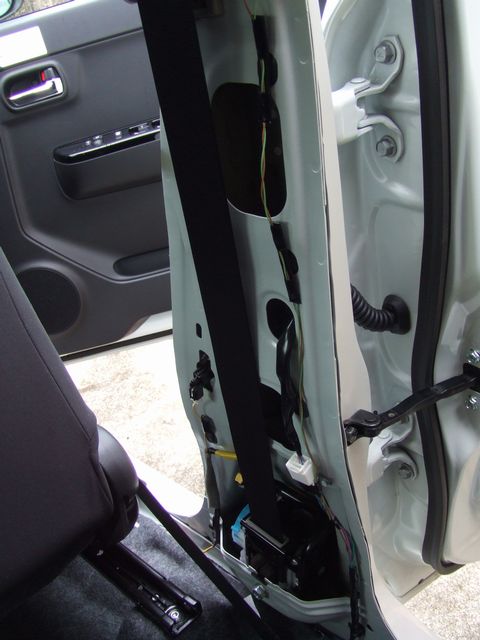

外し終わり。

せんがでた

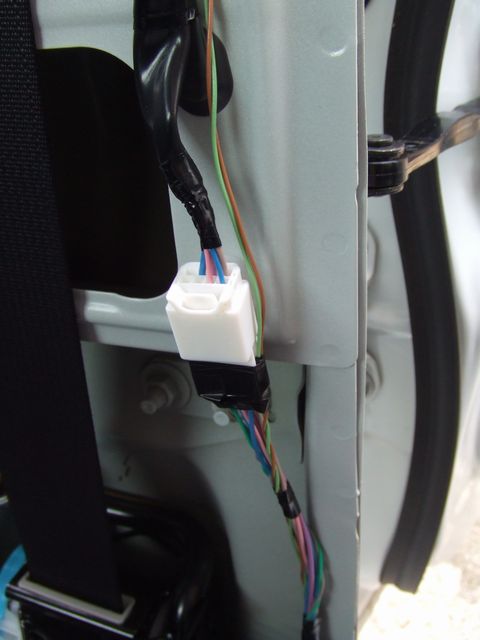

見た感じ、このコネクタまでは信号が来ているようだ。
下側より上側のコネクタの方が、明らかに線数が少ない。

受け（スピーカ）側の線を通す

まず、このコネクタからリアドアのスピーカ孔まで、ケーブルを通すことにする。

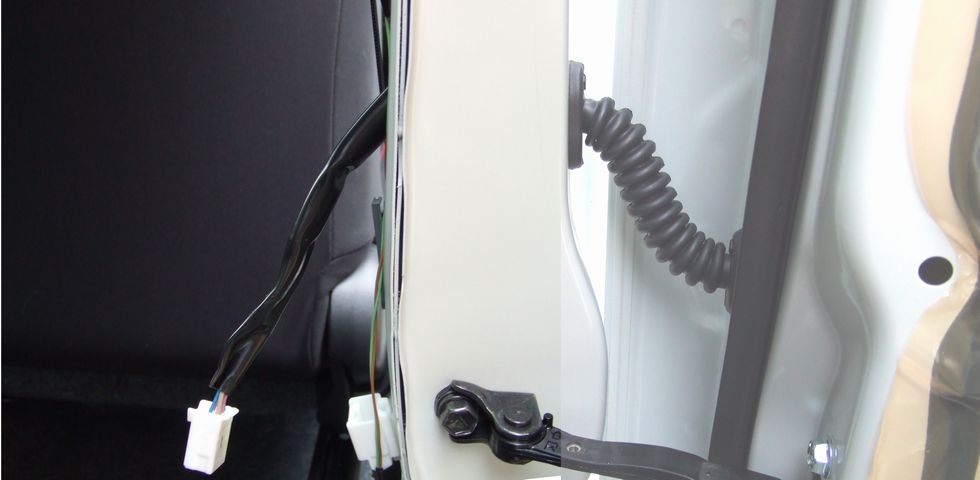

ドアとＢピラーの間には可撓管（ゴム製の蛇腹)があって、ケーブルを保護している。


作業性を良くするため、この蛇腹を外す。

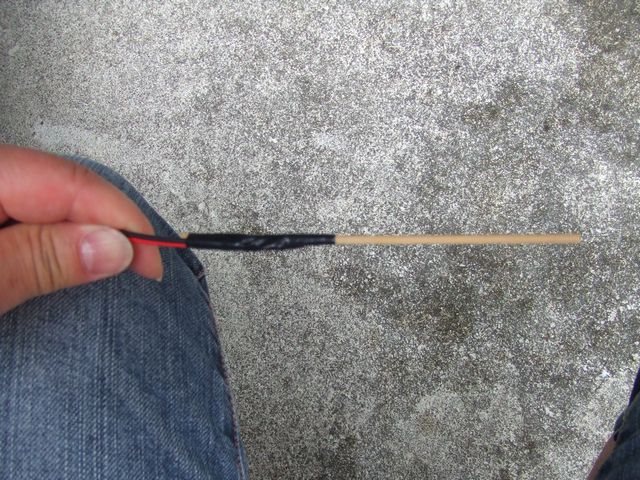

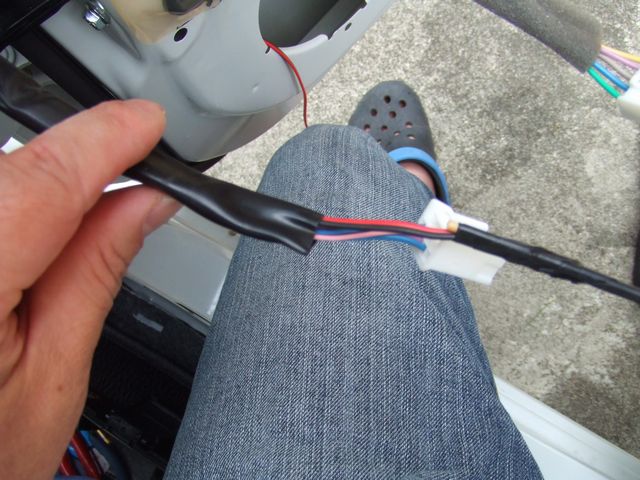

尖った先端を切り落とした竹串を、通線工具（先導役）として使う。

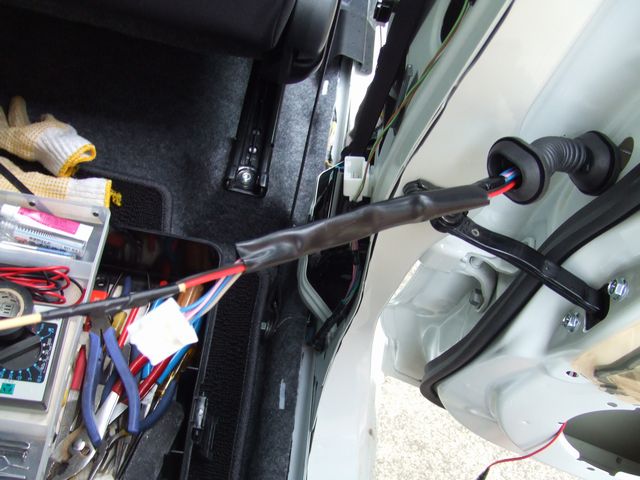

通線


完了。
